眾所周知，臭氧在防止食品、藥品、化妝品等保健品變質方面起著非常重要的作用，可以顯著延長食品的保質期。臭氧能延長食品的保質期，主要是因?yàn)槌粞跸拘Ч摺３龤⒕饔猛?，臭氧還有消除室內外異味、分解有害物質、污水處理、漂白等功能。雖然臭氧在生產和生活中已經使用了很長時間，但是很多人仍然不知道臭氧發生器是如何產生臭氧的，臭氧發生器的電路結構并不清楚。

　　一、臭氧的發生原理

　　臭氧是一種強氧化劑，通過高壓電離(或電解、化學、光化學反應)而獲得，其產生過程是將空氣中的部分氧氣分解為氧原子，這些氧原子再和氧分子聚合成臭氧。

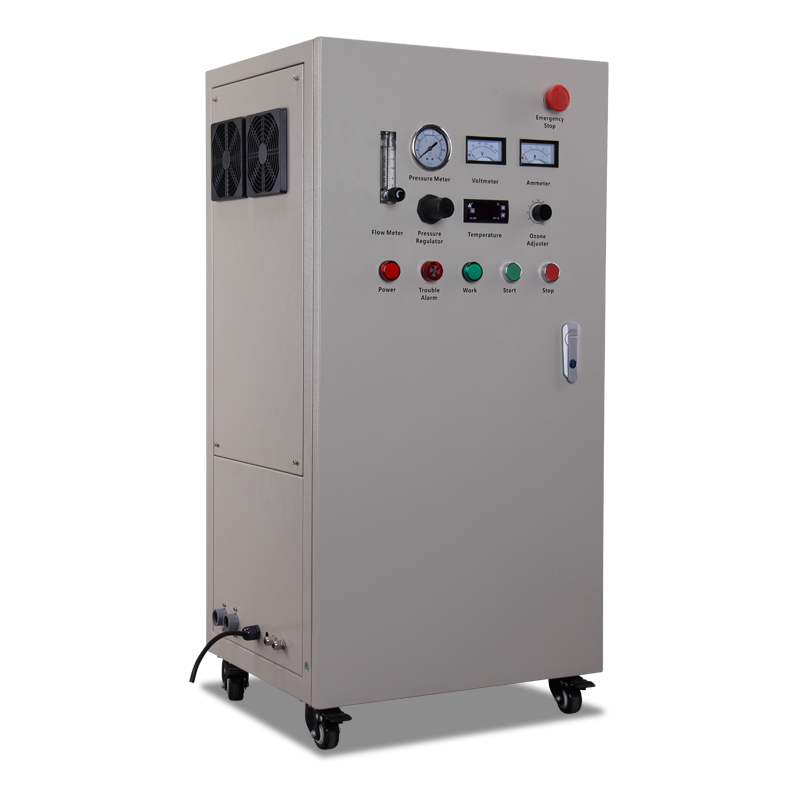

　　臭氧的性質極不穩定，生產之后會快速分解，所以，臭氧只能現產現用。產生臭氧的設備叫臭氧發生器。按臭氧產生的方式不同，臭氧發生器主要分為三種：高壓放電式臭氧發生器、電解式臭氧發生器、紫外線照射式臭氧發生器。

　　二、臭氧發生器的電路結構

　　臭氧發生器電路由三極管VT1、VT2和電感線圈L1-13、脈沖變壓器T、限流電阻R1、充電電容C3、雙向觸發二極管Niru5等組成。推挽振蕩電路；濾波電感線圈L0、整流二極管VD1和濾波電容C1、C2構成半波整流濾波電路。接通電源，交流220V電壓經LO濾波器，經VD1整流后，在C1兩端產生約10個280V電壓，供給推挽振蕩電路。上電瞬間，VT1導通。由于C3的充電作用，雙向觸發二極管VD5截止。

　　當C3兩端的充電電壓上升到32V時，VD5被觸發導通，使VT2導通。 在VT2導通期間，C3逐漸放電，然后切斷VT2。VTL導通后，在脈沖變壓器T的作用下，在L1和L2上產生正反饋電壓，該電壓分別加到VTL和VT2的基極，使VTL和VT2交替導通和截止（即VT2截止 VTL導通時；VT2導通時，VTL關閉），推挽振蕩電路振蕩。推挽振蕩電路工作后，在脈沖變壓器T的次級繞組L6產生脈沖高壓，VG在臭氧中產生，臭氧就產生了。

　　同時，發光二極管VD7也點亮工作。元器件選擇VTl、VT2選用2SC2653或BU406型硅NPN高反壓三極管。要求電流放大系數β>100。VDl一VD4、VD6選用1 N4007型整流二極管;VD5選用DB3型雙向觸發二極管。R1一R6全部選用RJ一1/8W型金屬膜電阻器。L0為5mH的磁心電感線圈，可用Φ0.25mm的漆包線在骨架上繞210匝;L1一璐用Φ0.2mm的單心塑銅線在同一磁環上繞制而成，其中L1、L2分別繞3匝，L3繞9匝。脈沖變壓器T可使用14in(英寸)黑白電視機行輸出變壓器改制，改制時用高壓包作為L6，在低壓包骨架上用Φ0.45mm的漆包線繞168匝作為L4，用Φ0.23mm的漆包線繞4匝作為L5(在最外層繞制)。臭氧發生片VG選用Z二10或Z-15、Z-20等型號。

　　除臭氧發生片VG外，所有的電子元器件都安裝在一塊自制的印制電路板上，之后裝入大小合適的塑料或木制盒內。在盒面開孔固定發光二極管VD7，接上臭氧發生片VG。只要元器件良好、接線無誤，通電即能工作。
